  • Пневмоподвеска Андреева

    В последнее время выпускается много самых различных колёсных вездеходов на бескамерных шинах 1600, 1750 мм и более. Сделать хорошую подвеску для таких больших колёс достаточно сложно. Вес колеса с диском, осями и прочим составляет более 100 кг. Получается большая неподрессоренная масса. Некоторые изобретатели пытаются отойти от привычной подвески с пружинами, рессорами и т.д. Например, вездеход "Шерп". У него нет обычных амортизаторов. Полуоси колёс жёстко крепятся к корпусу вездехода. А все колёса соединены между собой трубками диаметром 50 мм, через которые воздух может перетекать из одного колеса в другие. Пневмоциркуляционная подвеска, как назвал её автор. По задумке автора это должно работать примерно так. При наезде на препятствие, воздух из этого колеса перетекает в другие колеса. Колесо проминается и как бы обтекает препятствие и воздействие на корпус вездехода уменьшается. Но на самом деле такая подвеска работает плохо.

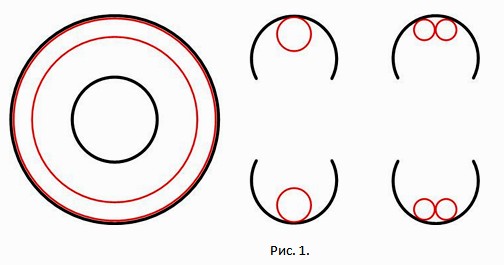

    На больших скоростях она вообще практически не работает, так как воздух просто не будет успевать перетекать из одного колеса в другие. В результате вездеход прыгает, как надувной мячик. На малых скоростях какой-то эффект от такой подвески будет. Но подвеска больше нужна на высокой скорости. Так что надо придумывать какой-то другой вариант, который будет работать на любых скоростях. Вот в этой статье как раз и предлагается новый вариант подвески для вездеходов. Причём оси колёс жёстко закреплены на корпусе вездехода и отсутствуют всякие пружины, амортизаторы, реактивные штанги и прочие элементы, которые только усложняют подвеску. Меньше элементов - меньше вероятность поломки подвески. Сама подвеска получается очень простой. Здесь шина является движителем и подвеской одновременно. Шина в разрезе. См. рис. 1.

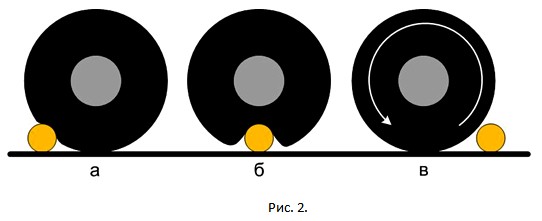

    Внутри шины низкого давления находится оболочка-бублик. Внешний диаметр такого бублика равен внутреннему диаметру шины. А диаметр самой оболочки значительно меньше диаметра шины. В принципе, в шине может быть не одна такая оболочка, а две или больше. Так же как и диаметр оболочек может быть различным, в зависимости от условий, в которых будет работать шина. Также давление воздуха в такой оболочке будет значительно больше, чем в самой шине. В колёсном диске должно быть 2 штуцера. Один штуцер служит для накачки шины, а другой - для накачки оболочки. Например, есть вездеход на шинах 1600 мм. Перед использованием поступают следующим образом. Сначала сама шина накачивается до такого давления, когда она будет промято, например, до половины диаметра шины. Расстояние от земли до центра колеса будет, например, 55 см. Затем накачивается оболочка внутри шины. Оболочка накачивается до тех пор, пока шина не примет свою нормальную форму. Расстояние от центра колеса до земли будет 80 см. Ход подвески в данном случае будет примерно 80 см - 55 см = 25 см. Колесо готово к эксплуатации. Как будет работать такое колесо? См. рис. 2.

    При наезде на препятствие, оно давит на шину и она начинает проминаться, так как давление на этот участок шины становится больше, чем действует на колесо в спокойном состоянии и внутренняя оболочка уже не может удержать этот участок шины в первоначальном положении (а). Шина под действием препятствия проминается и как бы обтекает препятствие (б). Шина переезжает через препятствие. Оболочка и внутреннее давление в шине придают промятому участку шины прежнюю форму (в). Причём для этого есть достаточно большое время, пока колесо совершит почти полный оборот (белая стрелка). В это время на этот участок шины ничто не действует и она может спокойно вернуться в исходное положение. Неподрессоренная масса в данном случае очень небольшая, 20-30 кг в зависимости от диаметра шины. В принципе, вездеход с такой подвеской может переехать на большой скорости бревно диаметром 25 см и практически не почувствовать этого. В такой подвеске нет ни одной движущейся части. В принципе. в такой подвеске нечему ломаться. При порыва оболочки, шина просто накачивается до более высокого давления, чтобы можно было ехать дальше. Правда подвеска уже не будет работать, так как оболочка не накачана.

    Чувствительность такой подвески зависит от диаметра оболочки. Чем меньше диаметр оболочки, тем чувствительнее подвеска. Варьируя диаметр оболочки, количество оболочек, давление внутри оболочек, можно подобрать необходимый режим работы подвески для любого вездехода.

    Такие оболочки можно выпускать отдельно от шин, под разные размеры бескамерных шин. Оболочка будет просто вставляться внутрь шины и приклеиваться. В случае порыва оболочки, достаточно её вырезать и приклеить новую.

                                                                                                     Ю. Андреев,
